1단계: '시스템 매개변수'를 클릭하고 'WorkSpace'를 클릭한 후 왼쪽 하단 모서리 X, Y 및 너비, 높이의 데이터를 변경합니다.(110mm 필드 렌즈인 경우 X :-55,Y:-55입니다. 너비:110mm, 높이:110mm ; 70mm 필드 렌즈인 경우 X:-37.5,Y:-37.5. 너비:70mm,높이:70mm)
2단계:"Param(F3)"을 클릭하고 '필드'를 변경합니다(110mm 필드 렌즈인 경우 110mm로 변경하고, 70mm 필드 렌즈인 경우 70mm로 변경)
3단계: 파일을 가져오거나 숫자를 문자로 보내 중앙에 넣으세요. "(C) 연속"을 선택한 다음 "표시(F2)"를 클릭하고 올바른 초점 거리를 찾습니다(재료에 가장 강한 레이저가 표시될 때까지 핸들을 계속 회전하고 회전을 중지합니다)

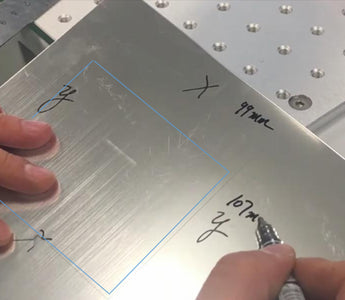

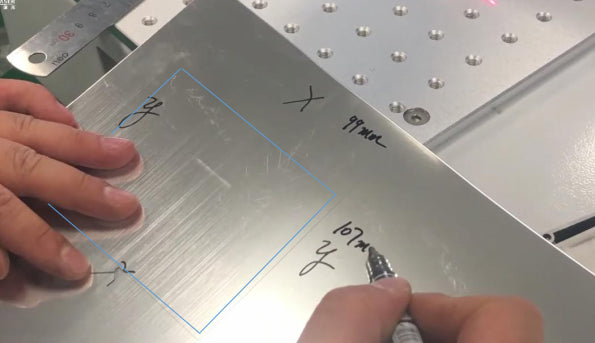

4단계:예를 들어 110*110mm와 같은 직사각형을 그리고 테스트 보드에 표시한 다음 직사각형의 길이와 너비를 측정하면 실제 표시 크기가 원하는 표시 크기가 아니라는 것을 알 수 있습니다. 예를 들어 우리가 측정된 크기는 99mm*107mm입니다(기계마다 결과가 다릅니다)
5단계: "Param(F3)"을 클릭합니다. Galvo1은 X를 나타내고 Galvo2는 Y를 나타냅니다. 그림에 표시된 빨간색 원을 클릭하여 X 방향의 '원하는 마킹 크기'와 '실제 마킹 크기'를 변경하고 우리가 측정한 Y 방향입니다.
6단계: 위의 모든 데이터를 변경한 후 다른 직사각형 110*110mm를 표시한 다음 크기를 측정하여 실제 표시 크기와 원하는 표시 크기가 일치하는지 확인합니다. 그게 전부입니다. 같은 방법으로 70mm 또는 다른 필드 렌즈의 데이터를 변경합니다.
